4hu四虎永久在线观看 I 国产综合激情 I 久久精品xx老女人老配少 I 97se狠狠狠综合亚洲狠狠 I 国产精品视频yy9299 I 国产偷国产偷精品高清尤物 I 精品国产免费一区二区三区香蕉 I 欧美综合天天夜夜久久 I 久久亚洲色www成人男男 I 欧美久热 I 国产乱码精品一区 I 成人无码h在线观看网站 I 国产午精品午夜福利757视频播放 I 国产成人无码精品久久久露脸 I 国产成人亚洲综合无码精品 I 久久黑 I 在厨房拨开内裤进入在线视频 I 亚洲男人成人性天堂网站 I 久久久亚洲国产 I 91视频网 I 超碰在线国产97 I 日韩男女网站 I 91精品一久久香蕉国产线看观看新通道出现 I 欧亚一区二区 I 亚洲人 屁股 鞭打网站 I 华丽的外出在线观看 I 91久久久久久亚洲精品禁果 I 美女高潮无遮挡免费视频 I 五月婷婷亚洲 I 我爱av网 I 久久精品无码一区二区无码 I 国内精品自线一区二区三区视频 I 神马三级午夜 I 97 超级碰碰 I 黑丝美女久久久

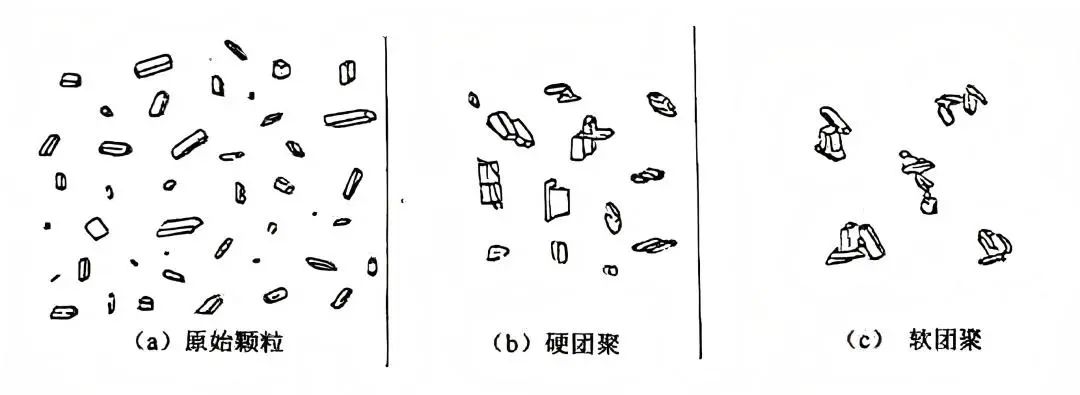

在實際應用中，二氧化硅面臨一個棘手問題——團聚。納米級或微米級的二氧化硅顆粒，由于比表面積大、表面能高，極易相互吸引聚集形成團聚體。這些團聚體不僅會阻礙單個二氧化硅顆粒與周圍介質充分相互作用，還會導致材料性能不均一。以涂料為例，若二氧化硅團聚，涂層可能出現顆粒感、光澤度下降等問題，嚴重影響產品質量。

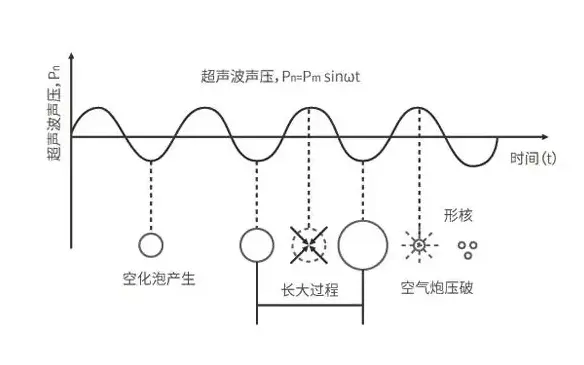

超聲分散的本質是利用超聲空化效應對顆粒團聚體的破碎作用。當超聲波（頻率≥20kHz）傳入液體時，會周期性壓縮與拉伸液體分子，形成微小空化氣泡，這些氣泡在超聲波的負壓半周期迅速膨脹，在正壓半周期又急劇崩潰。氣泡崩潰瞬間，會釋放出強大的沖擊波和微射流，其強度足以破壞二氧化硅顆粒間的范德華力、靜電吸附等作用，將大顆粒團聚體撕裂為納米級（<200nm）的單分散顆粒。

同時，超聲波的振動還會在液體中產生強烈的機械剪切力。這種剪切力如同無數把微小的“剪刀”，進一步對二氧化硅團聚體進行切割，促使納米顆粒相互分離，讓二氧化硅在液體中更均勻地分散。

二氧化硅粉末按固含量10%-15%加入去離子水或乙醇，添加聚丙烯酸鈉/硅烷偶聯劑等用作聚合物分散劑，預攪拌形成初始懸浮液。

推薦使用階梯式超聲波震棒，工具頭長度需匹配容器，單次超聲處理時間30分鐘。注意探頭浸入液面1-2cm，避免貼壁。

超聲結束后，加入聚乙二醇用作穩(wěn)定劑，通過物理吸附或化學包覆顆粒表面，防止分散后的顆粒重新團聚。

問題：分散不徹底

表現現象：溶液渾濁，顆粒尺寸>200nm

優(yōu)化策略：增加超聲時間至40分鐘以上；提高超聲功率；更換高效分散劑。

問題：顆粒再團聚

表現現象：靜置后出現沉淀

優(yōu)化策略：增加穩(wěn)定劑用量；調整pH至中性，避免酸性環(huán)境引發(fā)羥基縮合。

問題：設備損耗大

表現現象：探頭磨損、溶液過熱

優(yōu)化策略：選擇耐磨耐腐蝕性強的鈦合金探頭；采用脈沖處理模式（如超聲5秒+停止5秒循環(huán)）。

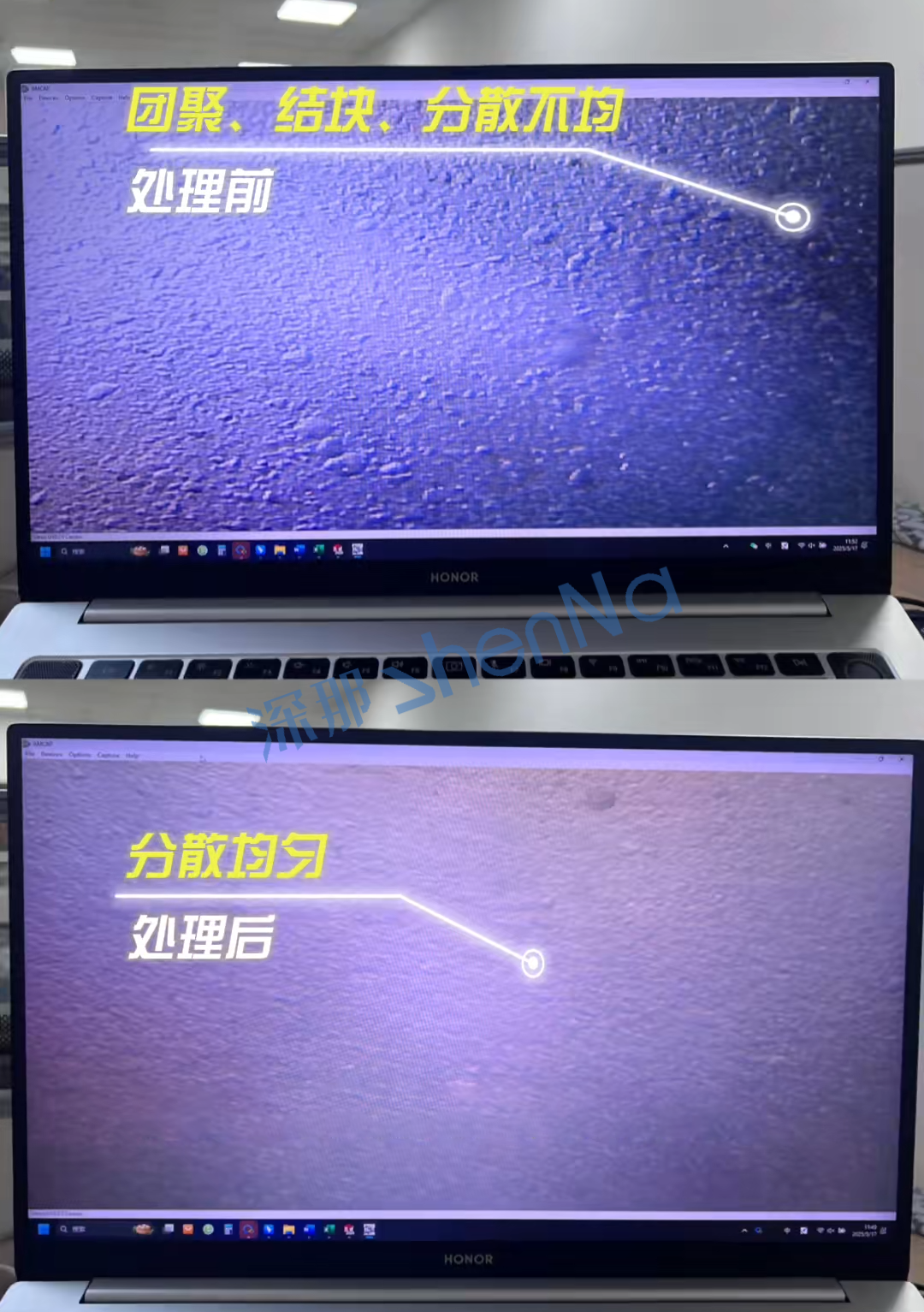

頻率20kHz，功率300-2500W可選，適配不同實驗規(guī)模；階梯式設計讓超聲能量輸出均勻、覆蓋廣，支持0-960min時間控制及0-9s脈沖模式，滿足分散時間與強度的精準控制；采用5英寸觸摸屏操作，過熱、漏電保護等安全機制保障實驗及生產過程穩(wěn)定安全。具有分散效率高、分散顆粒更細致、分散后的二氧化硅溶液能長時間保持穩(wěn)定狀態(tài)等優(yōu)點，適用于二氧化硅在涂料、塑料、合成橡膠等產品配方中作為填料、性能添加劑等應用場景，也可用于均質化處理、石油乳化、中藥萃取加工等方面。
